Come lavoro schede madri
Se hai mai preso
il caso al largo di un computer, hai visto il pezzo di equipaggiamento
che lega tutto insieme - la scheda madre. Una scheda madre permette tutte le parti del computer per ricevere energia e comunicare con gli altri.
Schede madri hanno fatto molta strada negli ultimi vent'anni. Le prime schede madri tenuto molto pochi componenti effettivi. La prima scheda madre IBMPC aveva solo un processore e slot per schede. Utenti collegati componenti come controller di unità floppy e memoria nelle fessure.
Oggi, schede madri in genere vantano una vasta gamma di funzionalità integrate, e influenzano direttamente un computer le capacità e potenzialità per gli aggiornamenti.
In questo articolo, esamineremo i componenti di una scheda madre generale. Poi, esamineremo attentamente cinque punti che influenzano drasticamente cosa può fare un computer.
Una scheda madre moderna.
La forma e la disposizione di una scheda madre è detto fattore di forma. Il fattore di forma colpisce dove andare singoli componenti e la forma del case del computer. Ci sono diversi fattori di forma specifica che la maggior parte delle schede madri per PC utilizzano in modo che essi possono adattarsi nei casi standard. Per un confronto tra fattori di forma, passato e presente, check out Motherboards.org.
Il fattore di forma è solo uno delle molte norme che si applicano alle schede madri. Alcuni degli altri standard includono:
· La presa per il microprocessore determina che tipo di unità centrale di elaborazione (CPU) utilizza la scheda madre.
· Il chipset è parte del sistema di logica della motherboard e generalmente è costituito da due parti - il northbridge e il southbridge. Questi due "ponti" collegano la CPU alle altre parti del computer.
· Il chip di Basic Input/Output System (BIOS) controlla le funzioni più elementari del computer ed esegue un test ogni volta che lo accendete. Funzione di alcuni sistemi dual BIOS, che fornisce un backup nel caso in cui uno non riesce, o in caso di errore durante l'aggiornamento.
· Il chip orologio tempo reale è un chip a batteria che mantiene le impostazioni di base e l'ora di sistema.
La slot e porte trovati su una scheda madre includono:
· Peripheral Component Interconnect (PCI)-connessioni per video, audio e video schede di acquisizione, come schede di rete
· Accelerata porta Graphics Port (AGP) - dedicato per le schede video.
· Integrated Drive Electronics (IDE) - interfacce per dischi rigidi
· Universal Serial Bus o FireWire - periferiche esterne
· Slot di memoria
· Controller ridondante di Array di dischi RAID (Independent) permettono al computer di riconoscere più unità come un'unità.
· PCI Express è un protocollo più recente che si comporta più come una rete di un autobus. Può eliminare la necessità di altri porti, tra cui la porta AGP.
· Anziché basarsi sulle schede plug-in, alcune schede madri hannoa bordo suono, networking, video o altro supporto periferico.
Molte persone pensano della CPU come una delle parti più importanti di un computer. Guarderemo come interessa il resto del computer nella sezione successiva.
Una scheda madre Socket 939
Oggi, tuttavia, i produttori di CPU Intel e AMD utilizzano una varietà di PGA, nessuno dei quali rientrano in Socket 7. Come anticipo di microprocessori, hanno bisogno di più perni, gestire nuove funzionalità sia per fornire più potenza al chip.
Attuale regime di presa sono denominati spesso per il numero di pin in PGA. Prese comunemente utilizzati sono:
· Socket 478 - per vecchi processori Pentium e Celeron
· Socket 754 - per AMD Sempron e alcuni processori AMD Athlon
· Socket 939 - per processori AMD Athlon più recente e più veloce
· Socket AM2 - per i più recenti processori AMD Athlon
· Socket A - per i vecchi processori AMD Athlon
Chi ha già una CPU specifica in mente dovrebbe selezionare una scheda madre basata su quella CPU. Ad esempio, se si desidera utilizzare uno dei nuovi chip multi-core da Intel o AMD, è necessario selezionare una scheda madre con socket corretto per quei chip. CPU semplicemente non è adatta nelle prese che non corrispondono al loro PGA.
La CPU comunica con gli altri elementi della scheda madre attraverso un chipset. Guarderemo il chipset in dettaglio più avanti.

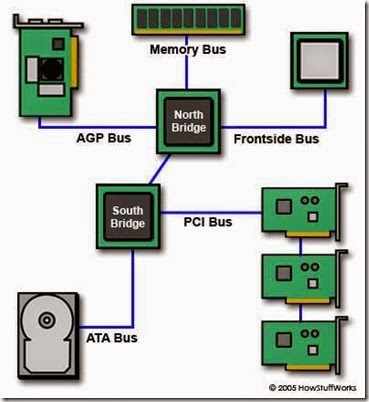

Il northbridge e southbridge
Il northbridge si connette direttamente al processore tramite il front side bus (FSB) a. Un controller di memoria si trova sul northbridge, che fornisce l'accesso veloce CPU a thememory. Il northbridge si collega anche al bus AGP o PCI Express e alla memoria stessa.
Il southbridge è più lento di northbridge e informazioni dalla CPU dispongono passare attraverso il northbridge prima di raggiungere il southbridge. Altri autobus collegano il southbridge per il bus PCI, theUSB porte e le connessioni di hard disk IDE o SATA.
Selezione di chipset e CPU selezione vanno a braccetto, perché produttori ottimizzare chipset per lavorare con CPU specifico. Il chipset è parte integrante della scheda madre, quindi non può essere rimosso o aggiornato. Questo significa che deve non solo socket della motherboard montare la CPU, chipset della motherboard deve funzionare in modo ottimale con la CPU.
Successivamente, guarderemo bus, che, come il chipset, trasportano le informazioni da un luogo a altro.
Autobus collegano diverse parti della scheda madre uno a altro
Velocità bus di solito si riferisce alla velocità del front side bus a (FSB), che collega la CPU al northbridge. FSB velocità può variare da 66 MHz a oltre 800 MHz. Dato che la CPU raggiunge il controller di memoria però il northbridge, velocità FSB drammaticamente influiscono sulle prestazioni del computer.
Ecco alcuni dei altri bus trovato su una scheda madre:
· L' autobus parte posteriore collega la CPU con il livello 2 (L2) nella cache, noto anche come cache secondaria o esterna. Il processore determina la velocità del bus sul retro.
· Il bus di memoria collega il northbridge alla memoria.
· Il bus IDE o ATA collega il southbridge per le unità disco.
· Il bus AGP collega la scheda video per la memoria e la CPU. La velocità del bus AGP è solitamente 66 MHz.
· Il bus PCI si connette slot PCI per il southbridge. Maggior parte dei sistemi, la velocità del bus PCI è 33 MHz. Anche compatibile con PCI è PCI Express, che è molto più veloce di PCI, ma è ancora compatibile con sistemi operativi e software attuale. PCI Express è probabile sostituire sia AGP che PCI bus.
Il più veloce velocità di bus di un computer, il più veloce funzionerà..--ad un punto. Una velocità di bus veloce non può fare per un processore lento o chipset.
Ora diamo un'occhiata a memoria e come influisce su velocità della motherboard.
184 pin DDR DIMM RAM
La quantità di memoria disponibile anche controlla quanto dati il computer possono avere prontamente disponibile. RAM rende la maggior parte della memoria di un computer. La regola generale è che più RAM del computer ha, meglio.
Gran parte della memoria disponibile oggi è memoria velocità dati dual (DDR). Questo significa che la memoria può trasmettere dati due volte per ogni ciclo invece di una volta, il che rende la memoria più veloce. Inoltre, la maggior parte delle schede madri hanno spazio per più chip di memoria e sulle schede madri più recenti, spesso collegate a northbridge tramite un doppio bus anziché un unico bus. Questo riduce ulteriormente la quantità di tempo che necessario per il processore per ottenere informazioni dalla memoria.
Schede madri con tutte le campane e fischietti sono conveniente e semplice da installare. Ci sono schede madri che hanno tutto il che necessario per creare un computer completo..--tutto ciò che fai è bastone la madre in un caso e aggiungere un disco rigido, unità CD-ROM e un alimentatore. Avete un computer completamente operativo su una singola scheda.
Per molti utenti medi, queste funzionalità integrate fornire ampio supporto per audio e video. Per i giocatori accaniti e persone che fanno il lavoro di progettazione assistita da elaboratore (CAD) o ad alta intensità grafica, tuttavia, schede video separati forniscono prestazioni molto meglio.
Schede madri hanno fatto molta strada negli ultimi vent'anni. Le prime schede madri tenuto molto pochi componenti effettivi. La prima scheda madre IBMPC aveva solo un processore e slot per schede. Utenti collegati componenti come controller di unità floppy e memoria nelle fessure.
Oggi, schede madri in genere vantano una vasta gamma di funzionalità integrate, e influenzano direttamente un computer le capacità e potenzialità per gli aggiornamenti.
In questo articolo, esamineremo i componenti di una scheda madre generale. Poi, esamineremo attentamente cinque punti che influenzano drasticamente cosa può fare un computer.
Una scheda madre moderna.
Fattore di forma
Una scheda madre da sola è inutile, ma un computer deve avere uno per operare. Lavoro principale della motherboard è tenere il microprocessore del computer e lasciare tutto il resto che connettersi ad esso. Tutto ciò che viene eseguito nel computer o migliora le sue prestazioni è o parte della scheda madre o si inserisce tramite uno slot o porto.La forma e la disposizione di una scheda madre è detto fattore di forma. Il fattore di forma colpisce dove andare singoli componenti e la forma del case del computer. Ci sono diversi fattori di forma specifica che la maggior parte delle schede madri per PC utilizzano in modo che essi possono adattarsi nei casi standard. Per un confronto tra fattori di forma, passato e presente, check out Motherboards.org.
Il fattore di forma è solo uno delle molte norme che si applicano alle schede madri. Alcuni degli altri standard includono:
· La presa per il microprocessore determina che tipo di unità centrale di elaborazione (CPU) utilizza la scheda madre.
· Il chipset è parte del sistema di logica della motherboard e generalmente è costituito da due parti - il northbridge e il southbridge. Questi due "ponti" collegano la CPU alle altre parti del computer.
· Il chip di Basic Input/Output System (BIOS) controlla le funzioni più elementari del computer ed esegue un test ogni volta che lo accendete. Funzione di alcuni sistemi dual BIOS, che fornisce un backup nel caso in cui uno non riesce, o in caso di errore durante l'aggiornamento.
· Il chip orologio tempo reale è un chip a batteria che mantiene le impostazioni di base e l'ora di sistema.
La slot e porte trovati su una scheda madre includono:
· Peripheral Component Interconnect (PCI)-connessioni per video, audio e video schede di acquisizione, come schede di rete
· Accelerata porta Graphics Port (AGP) - dedicato per le schede video.
· Integrated Drive Electronics (IDE) - interfacce per dischi rigidi
· Universal Serial Bus o FireWire - periferiche esterne
· Slot di memoria
Una scheda madre Socket 754
Alcune schede madri incorporano anche i più recenti progressi tecnologici:· Controller ridondante di Array di dischi RAID (Independent) permettono al computer di riconoscere più unità come un'unità.
· PCI Express è un protocollo più recente che si comporta più come una rete di un autobus. Può eliminare la necessità di altri porti, tra cui la porta AGP.
· Anziché basarsi sulle schede plug-in, alcune schede madri hannoa bordo suono, networking, video o altro supporto periferico.
Molte persone pensano della CPU come una delle parti più importanti di un computer. Guarderemo come interessa il resto del computer nella sezione successiva.
Una scheda madre Socket 939
Prese e CPU
La CPU è la prima cosa che viene in mente quando molta gente pensa a un computer velocità e prestazioni. Il processore più veloce, più veloce il computer può pensare. Nei primi giorni di computer PC, tutti i processori avevano lo stesso set di pin che collegherebbe la CPU alla scheda madre, denominata Pin Grid Array (PGA). Questi pin adattano in un layout di socket chiamato Socket 7. Questo significava che qualsiasi processore inserirebbe in qualsiasi scheda madre.Oggi, tuttavia, i produttori di CPU Intel e AMD utilizzano una varietà di PGA, nessuno dei quali rientrano in Socket 7. Come anticipo di microprocessori, hanno bisogno di più perni, gestire nuove funzionalità sia per fornire più potenza al chip.
Attuale regime di presa sono denominati spesso per il numero di pin in PGA. Prese comunemente utilizzati sono:
· Socket 478 - per vecchi processori Pentium e Celeron
· Socket 754 - per AMD Sempron e alcuni processori AMD Athlon
· Socket 939 - per processori AMD Athlon più recente e più veloce
· Socket AM2 - per i più recenti processori AMD Athlon
· Socket A - per i vecchi processori AMD Athlon
Una scheda madre Socket LGA755
La più recente CPU di Intel non ha un PGA. Ha un LGA, conosciuto anche come Socket T. LGA sta per Land Grid Array. Un LGA è diverso da un PGA in quanto i perni sono in realtà parte della presa, non la CPU.Chi ha già una CPU specifica in mente dovrebbe selezionare una scheda madre basata su quella CPU. Ad esempio, se si desidera utilizzare uno dei nuovi chip multi-core da Intel o AMD, è necessario selezionare una scheda madre con socket corretto per quei chip. CPU semplicemente non è adatta nelle prese che non corrispondono al loro PGA.
La CPU comunica con gli altri elementi della scheda madre attraverso un chipset. Guarderemo il chipset in dettaglio più avanti.
Il northbridge e southbridge
Chipset
Il chipset è il "collante" che collega il microprocessore al resto della scheda madre e quindi al resto del computer. Su un PC, si compone di due parti di base - il northbridgee southbridge. Tutti i vari componenti del computer di comunicare con la CPU attraverso il chipset.Il northbridge si connette direttamente al processore tramite il front side bus (FSB) a. Un controller di memoria si trova sul northbridge, che fornisce l'accesso veloce CPU a thememory. Il northbridge si collega anche al bus AGP o PCI Express e alla memoria stessa.
Il southbridge è più lento di northbridge e informazioni dalla CPU dispongono passare attraverso il northbridge prima di raggiungere il southbridge. Altri autobus collegano il southbridge per il bus PCI, theUSB porte e le connessioni di hard disk IDE o SATA.
Selezione di chipset e CPU selezione vanno a braccetto, perché produttori ottimizzare chipset per lavorare con CPU specifico. Il chipset è parte integrante della scheda madre, quindi non può essere rimosso o aggiornato. Questo significa che deve non solo socket della motherboard montare la CPU, chipset della motherboard deve funzionare in modo ottimale con la CPU.
Successivamente, guarderemo bus, che, come il chipset, trasportano le informazioni da un luogo a altro.
Autobus collegano diverse parti della scheda madre uno a altro
Velocità bus
Un autobus è semplicemente un circuito che collega una parte della scheda madre a altra. I dati più che un bus può gestire contemporaneamente, il più veloce consente informazioni viaggiare. La velocità del bus, misurata in megahertz (MHz), si riferisce a quanti dati possono muoversi simultaneamente attraverso il bus.Velocità bus di solito si riferisce alla velocità del front side bus a (FSB), che collega la CPU al northbridge. FSB velocità può variare da 66 MHz a oltre 800 MHz. Dato che la CPU raggiunge il controller di memoria però il northbridge, velocità FSB drammaticamente influiscono sulle prestazioni del computer.
Ecco alcuni dei altri bus trovato su una scheda madre:
· L' autobus parte posteriore collega la CPU con il livello 2 (L2) nella cache, noto anche come cache secondaria o esterna. Il processore determina la velocità del bus sul retro.
· Il bus di memoria collega il northbridge alla memoria.
· Il bus IDE o ATA collega il southbridge per le unità disco.
· Il bus AGP collega la scheda video per la memoria e la CPU. La velocità del bus AGP è solitamente 66 MHz.
· Il bus PCI si connette slot PCI per il southbridge. Maggior parte dei sistemi, la velocità del bus PCI è 33 MHz. Anche compatibile con PCI è PCI Express, che è molto più veloce di PCI, ma è ancora compatibile con sistemi operativi e software attuale. PCI Express è probabile sostituire sia AGP che PCI bus.
Il più veloce velocità di bus di un computer, il più veloce funzionerà..--ad un punto. Una velocità di bus veloce non può fare per un processore lento o chipset.
Ora diamo un'occhiata a memoria e come influisce su velocità della motherboard.
184 pin DDR DIMM RAM
Memoria e altre funzionalità
Abbiamo stabilito che la velocità del processore stesso controlla quanto velocemente un computer pensa. La velocità del bus e chipset controlla quanto velocemente può comunicare con le altre parti del computer. La velocità della connessione RAM direttamente controlla quanto velocemente il computer può accedere alle istruzioni e dati e quindi ha un grande effetto sulle prestazioni del sistema. Un processore veloce con RAM lento sta andando da nessuna parte.La quantità di memoria disponibile anche controlla quanto dati il computer possono avere prontamente disponibile. RAM rende la maggior parte della memoria di un computer. La regola generale è che più RAM del computer ha, meglio.
Gran parte della memoria disponibile oggi è memoria velocità dati dual (DDR). Questo significa che la memoria può trasmettere dati due volte per ogni ciclo invece di una volta, il che rende la memoria più veloce. Inoltre, la maggior parte delle schede madri hanno spazio per più chip di memoria e sulle schede madri più recenti, spesso collegate a northbridge tramite un doppio bus anziché un unico bus. Questo riduce ulteriormente la quantità di tempo che necessario per il processore per ottenere informazioni dalla memoria.
200 pin DDR SODIMM RAM
Una slot di memoria interessano direttamente quale tipo e quanta memoria è supportato. Proprio come altri componenti, la memoria si inserisce nello slot tramite una serie di perni. Il modulo di memoria deve avere il giusto numero di pin da inserire nello slot della scheda madre.
64MB SDRAM SIMM
Nei primi giorni di schede madri, praticamente tutto tranne il processore è venuto su una carta che ha inserito la scheda. Ora, caratteristica di schede madri un'ampia gamma di accessori a bordo come supporto LAN, video, audio controller RAID e supporto.Schede madri con tutte le campane e fischietti sono conveniente e semplice da installare. Ci sono schede madri che hanno tutto il che necessario per creare un computer completo..--tutto ciò che fai è bastone la madre in un caso e aggiungere un disco rigido, unità CD-ROM e un alimentatore. Avete un computer completamente operativo su una singola scheda.
Per molti utenti medi, queste funzionalità integrate fornire ampio supporto per audio e video. Per i giocatori accaniti e persone che fanno il lavoro di progettazione assistita da elaboratore (CAD) o ad alta intensità grafica, tuttavia, schede video separati forniscono prestazioni molto meglio.
